Grob fahrlässiges Fehlverhalten eines Heizungsbauers

Ein Kunde schilderte mir vor Kurzem den folgenden Fall:

Der Eigentümer (Vermieter) eines Mehrfamilienwohnhauses beauftragte einen Heizungsbauer mit der Erneuerung der Heizungsanlage. Der Auftragnehmer sendete zur Durchführung der Arbeiten seinen Gesellen.

Abwasserrohr und Zuluftschacht für Ölheizung aus Asbestzement. © Heiko Hofmann

Im Heizungsraum musste ein Zuluftkanal aus Asbestzement mit quadratischem Querschnitt (siehe Bild), der die Ölheizung mit Luft versorgt, zurückgebaut werden.

Damit sich der Staub nicht im ganzen Keller und im Treppenhaus verteilt, arbeitete der Geselle im geschlossenen Raum. Selbst die Kellerfenster blieben verschlossen.

Der Geselle flexte den Lüftungskanal ohne PSA, also Maske, Schutzbrille, etc. durch und erzeugte eine extrem hohe Feinstaubmenge, der er selbst schutzlos ausgesetzt war.

Dem Kunden (Mieter) fielen die Arbeiten auf und er fragte nach, ob es sich bei dem Kanal nicht um Asbestzement handelte. Der Geselle wusste nicht, was Asbest ist. Der Kunde nahm im Anschluss eine Probe und lies sie analysieren. Der Befund war positiv: Asbestzement mit über 50% Asbestanteil.

Der Kunde fragte anschließend beim Heizungsbauer nach und dessen Antwort war: Das “könne nicht sein, denn Asbest gab es schließlich nur im Osten” (also den neuen Bundeländern). Selbst der Eigentümer (Auftraggeber) wiegelte ab.

Gesundheitliche und rechtliche Konsequenzen

Abgesehen davon, dass der Heizungsbauer grob fahrlässig gehandelt hat, hat er zusätzlich seinen Gesellen ohne Schutz und ohne dessen Wissen sprichwörtlich in eine Asbesthölle geschickt. Er hat die Gesundheit seines Mitarbeiters massiv gefährdet, ohne diesen vorab über die Gefährdung durch Asbestvorkommen zu informieren. Er hat offensichtlich die Gefahr durch Asbest sogar heruntergespielt, obwohl ihm die Problematik bekannt war. Es gab offenbar weder Sachkunde, noch eine Gefährdungsbeurteilung, geeignete Schutzmaßnahmen noch eine Anzeige an die zuständige Behörde.

Man muss leider davon ausgehen, dass dieses Verhalten ein grundsätzliches Problem des Heizungsbauers ist und nicht zu ersten Mal (und auch nicht zum letzten Mal) vorkam.

Die Faserexposition des Gesellen an nur diesem Tag (innerhalb von wenigen Minuten) war extrem. Auf diese Weise kann innerhalb weniger Arbeitswochen bei gleichen Tätigkeiten schnell ein ganzes Faserjahr zusammenkommen. Die Wahrscheinlichkeit, an Krebs zu erkranken, ist in diesem Fall für den Mitarbeiter nicht mehr gering.

Falls der Fall weiter verfolgt wird, droht dem Heizungsbauer nicht nur ein Bußgeld im 5 bis 6 stelligen Bereich. Die zuständige Behörde wird darüber hinaus angesichts der Schwere des Falles und der groben Fahrlässigkeit des Heizungsbauers auch die Strafverfolgung prüfen.

Hier wurden sämtliche Regeln des Arbeitsschutzes sowie des Schutzes unbeteilgter Dritter (z.B. der Mieter) verletzt und gegen ein ganze Reihe von Rechtsvorschriften verstoßen. Deshalb geht es rechtlich nicht mehr nur um eine Ordnungswidrigkeit.

Appell an Handwerksbetriebe

Klären Sie vor Aufnahme der Arbeiten unbedingt ab, ob Sie ggf. mit asbesthaltigen Produkten in Kontakt kommen oder diese sogar bearbeiten müssen. Hier gilt der klassische Grundsatz: Nicht wissen schützt nicht vor Strafe.

Falls Sie mit Asbest rechnen müssen, legen Sie nicht ohne Nachweis der Asbestfreiheit los oder nicht ohne die nötige Sachkunde, entsprechende Schutzmaßnahmen und die Einbeziehung der zuständigen Behörde (Objektbezogene- oder Unternehmensbezogene Anzeige). Wenn Sie nicht über Sachkunde verfügen, muss eine Fachfirma hinzugezogen werden.

Die ist keine Kleinigkeit – sowohl rechtlich als auch gesundheitlich. Die Bußgelder und Strafen sind erheblich und können bei nachgewiesenem Fehlverhalten und insbesondere bei Gefährdung von Personen nicht nur die Firma sondern auch Leben ruinieren.

Neues Informationsportal der IFA zu krebserzeugenden Gefahrstoffen

GHS Piktogramm “krebserzeugend”

Das Institut für Arbeitsschutz der Deutschen gesetzlichen Unfallversicherung DGUV hat ein neues Informationspoartal zu Arbeiten mit Krebserzeugenden Gefahrstoffen veröffentlicht. Insbesondere werden sehr viele Informationen rund um Asbest bereitgestellt.

Hier geht’s zum Portal

Wieviele Fasern werden frei?

Die ist eine der häufigsten Fragen im Zusammenhang mit Asbest – und gleichzeitig eine der am schwersten zu beantwortenden Fragen.

Es gibt zahlreiche Tabellen in verschiedenen Fachbüchern und noch mehr Infos im Internet. Aber alle sind nur Annäherungen, die zum Teil auf Messungen beruhen und zum Teil auf Schätzungen. Diese Daten sind nur bedingt hilfreich, weil sie sehr viele pauschale Annahmen beinhalten sowie Mittelwerte aus wenigen tatsächlichen Messungen, aber nie die individuelle Situation.

Viele unbekannte Faktoren

Zu viele Faktoren spielen bei der Betrachtung einer möglichen Faserfreisetzung eine Rolle. Noch mehr Faktoren kommen zusammen, wenn man zusätzlich betrachten will, ob und wieviele Fasern tatsächlich eingeatmet werden (können).

Man benötigt Informationen über

Die Asbestart
Wieviel Asbest ein Produkt enthält
Die spezifische Dichte der gemischten Materialien
Wie fest oder leicht eingebunden das Asbest ist, also wie leicht es freigesetzt werden kann
Ob und wie das Produkt bearbeitet wurde
Die Größe des Raumvolumens
Ob der Raum belüftet war und wie groß der Luftaustausch im betroffenen Raum ist / war
Wieviel des Asbestes aufgrund der Partikelgröße schnell zu Boden sinkt und wieviel davon in der Luft bleibt – das ist die sogenannte Korngößenfraktion

Wenn es darum geht, wieviel man tatsächlich einatmet oder einatmen kann:

Ihren “Luftaustausch”, also Ihr Atemvolumen pro Zeitintervall
Ob Sie sich geschützt haben, z.B. welche Maske
Wie gut der Atemschutz selbst ist / war
Wie gut der Atemschutz getragen wurde
Andere Faktoren wie z.B. ein Bart, der die Wirkung des Atemschutzes verhindert
Das individuelle persönliche Verhalten

All diese Parameter gleichzeitig zu bestimmen, ist kaum möglich, nicht einmal in einen kontrollierten Versuchsaufbau. Deshalb ist eine Abschätzung ohne Messung ebenfalls kaum möglich. Es gibt zwar einige “Erfahrungswerte”, jedoch müssen auch diese immer auf Beispielmessungen beruhen und die Bedingungen der Vergleichsmessung müssen ungefähr mit denen der eigenen Betrachtung übereinstimmen.

Der wichtigste Parameter für diese Bestimmung ist also nach wie vor eine Messung der Faserzahl in der Raumluft – und zwar zum Zeitpunkt des Aufenthaltes in diesem Raum. Nur dann kann man streng genommen sagen, wieviele Fasern man tatsächlich auch einatmen kann.

Nun hält man sich nicht zum Zeitpunkt einer Messung im selben Raum auf – das ist den Sachverständigen und Analytikern vorbehalten. Und selbst diese sind umfänglich geschützt und halten sich nicht unnötig lange im selben Raum auf, allenfalls zum Aufbau der Apparatur und einer sogenannten Nutzungsimulation.

Eine Messung ist jedoch aufwändig und nicht fehlerfrei. Dies ist zwar die aussagekräftigste Methode, eine Faserbelastung festzustellen, aber gleichzeitig auch die am wenigsten “anwenderfreundliche”.

Wie kann man den Fasergehalt eines Produktes abschätzen?

Wie kann man also vorgehen, wenn man keine Messergebnisse hat und keine Vergleichsdaten aus Tabellen vorliegen?

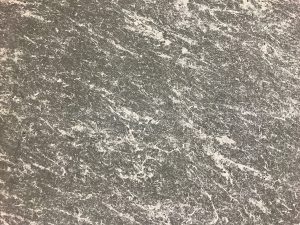

Asbestzement im Detail @ Heiko Hofmann

Ein Ansatz wäre doch die Überlegung, wieviele WHO-Fasern in einer bestimmten Menge eines Produktes vorhanden sind, wenigstens annähernd. Die Größe der lungengängigen WHO-Fasern ist definiert. Wieviel von welchem Produkt in Staub umgewandelt wurde, kann man auch ungefähr bestimmen. Vereinfacht gesagt, muss man die Fasern im freigesetzten Staub “zählen” und deren Größe bestimmen. Und das geht mit etwas Geometrie und Mathematik. Dabei muss man aber berücksichtigen, dass noch immer viele Annahmen gemacht werden müssen, weil man die Fasern ja nicht wirklich “zählt” und die Größe misst. Selbst wenn das ginge, es würde eine Weile dauern, bis man bei 12 Milliarden ist – und wenn man sich zwischendurch verzählt, beginnt man von vorne.

Die folgende Betrachtung ist deshalb auch “nur” theoretisch (unter Einbeziehung einiger bekannter Parameter) und kann nur einen Eindruck vermitteln, um welche Größenordnung der Faserzahlen es geht.

Dazu benötigt man einige Informationen über das Material und etwas Mathematik.

Wie fängt man an?

Zunächst muss man überlegen, wie der Rohstoff aufgebaut ist und welchen Zweck er erfüllen soll. Dabei kommt die Frage auf, wobei oder wann genau Fasern frei werden.

Immer dann, wenn der Stoff oder das Produkt bearbeitet wird.
Wie der Stoff bearbeitet wird, bestimmt, wie fein die einzelnen Fasern aufgespleißt werden (können).

Wieviele Fasern “passen” in einen Asbestkristallwürfel?

Chrysotilkristall © Tony Rich, Asbestorama

Im Kapitel über Asbestminerale wird ausführlich auf die Mineralogie eingegangen. Dort wird erläutert, dass Asbestfasern, insbesondere Chrysotil, sehr sehr dünn sind, aber gleichzeitg im Verhältnis auch sehr sehr lang. Wie Baumwolle, nur viel feiner.

Genau deshalb war (bzw. ist) Chrysotil ein ideales Mateial – weil man sogar Textilien daraus herstellen konnte. Die langen Fasern (cm-Maßstab) waren ein Qualitätsmerkmal: Man wollte, dass die Fasern lang bleiben und sie nicht absichtlich so lange zermahlen, bis Pulver daraus wurde.

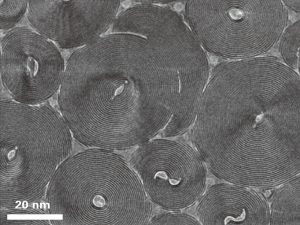

Chrysotil unter dem Transmissionselektronenmikroskop (TEM) © JEOL

Angenommen, man schneidet aus einem Asbestkristall einen kleinen Würfel mit einer Kantenlänge von 1 mm heraus, wieviele dieser feinsten Fasern können darin enthalten sein?

Der Durchmesser einzelner Chrysotilröllchen (“Fibrillen”) beträgt im Duchschnitt ca. 20–30 Nanometer (nm). Es sind “Nanoröhrchen”. Um diese feinsten Fasern von dem Begriff der WHO-Fasern zu unterscheiden, wird hier der Begriff “Elementarfasern” verwendet.

Um später berechnen zu können, wieviele dieser Elementarfasern oder WHO-Fasern eine Gewichtseinheit wie z.B. ein Gramm oder ein Milligramm enthält, benötigt man das spezifische Gewicht des Material bzw. seine Dichte. Die spezifische Dichte von Chrysotil beträgt genau 2,53 Gramm / cm³.

Wäre ein Würfel mit dem Volumen (1mm³) mit Wasser (spezifisches Gewicht = 1 g/cm³) gefüllt, würde dieser genau 1 mg (Milligramm) wiegen. Ein mit Chrysotil gefüllter Würfel von 1mm³ wiegt demnach gerundet 2,50 mg.

Herleitung der maximal möglichen Faserzahl im Rohstoff

Nun muss man Annahmen machen: z.B.

Die Faserlänge: Chrysotilfasern können sehr lang werden – sehr viel länger als ihr Durchmesser. Zur Vereinfachung kann man also annehmen, dass die Fasern durchaus 1mm Länge erreichen können, also die komplette Kantenlänge unseres Würfels. Um Textilien aus Asbestfasern herzustellen, müssen sie noch viel länger sein… Zentimeter!
Die Faserform: Zusätzlich nehmen wir an, es handelt sich um quadtratische Stäbchen und nicht um Röllchen. Der Einfachheit halber soll der durchschnittliche Durchmesser der Stäbchen 20 nm (Nanometer) betragen. Auf dem Bild oben kann man sehen, dass praktisch keine Hohlräume da sind und deshalb die Annahme der Stäbchenform angewendet werden kann.
Die Partikelgrößenverteilung: In der Natur sind nicht alle Elementarfasern gleich dick und lang. Die Partikelgrößenverteilung ist sehr komplex und schwer zu bestimmen. Man müsste tausende einzelne Fasern ausmessen und zählen. In der Natur sind viele Partikelgrößen (Kristalle, Sandkörner, Aerosole, etc.) “lognormal” verteilt. Ohne im Detail darauf einzugehen: Dies ist eine Verteilungskurve von Partikelgrößen, bei denen mehr feine Partikel als große Partikel vorliegen. Die Kurve wäre auf ihrer linken Seite steil und auf der rechten flach, wenn man die Partikelgröße auf der unteren Achse aufträgt und die Häufigkeit auf der senkrechten Achse. Bei der Betrachtung hier wird von einer durchschnittlichen Größe von 20 nm ausgegangen.

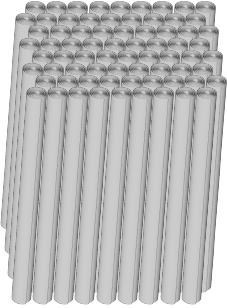

Modell Chrysotil Fasern – gleich dick und gleich lang © Heiko Hofmann

Die Frage ist also, wieviele dieser Röllchen (bzw. Stäbchen) passen auf eine Fläche von 1mm² – denn nach der Annahme sind die Stäbchen ja 1 mm lang (oder länger).

Als Zwischenschritt kann man noch ausrechnen, wieviele dieser Stäbchen auf einer Länge von 1 mm nebeneinander passen und diesen Wert dann mit sich selbst multiplizieren:

1 mm / 0,00002 mm = 50.000 Fasern.

Das Ganze zum Quadrat (^2):

50.000 x 50.000 = 2.500.000.000 Fasern pro mm².

Ein Würfel mit 1 mm Kantenlänge kann also gerundet bis zu 2.5 Milliarden dieser feinsten Elementarfasern enthalten, wenn die Fasern alle 1 mm lang sind.

Diese Zahl würde sich entsprechend eröhen, wenn diese “Modellfasern” kürzer als 1 mm sind. Dazu später…

WHO Fasern

Betrachten wir die WHO-Fasern. Die WHO interssiert sich nur für die Partikel , die in die Lunge gelangen können um dort Schaden anzurichten. Dabei muss man 3 Größen unterscheiden, denn in die Atemwege gelangt alles, was man einatmet. Nur ein kleiner Teil davon schafft es jedoch in die tiefsten Regionen der Lunge, in die Lungenbläschen oder Alveolen.

Die größten Partikel (> 10 µm) sind zu groß, um die tiefen Lungenregionen erreichen zu können. Nur noch maximal 1% der Fasern gelangt tiefer in die Lunge. 99% werden gleich zu Beginn beim Einatmen an den Naserhärchen oder der Nasenschleimhaut oder in den mittleren Atemwegen abgeschieden und können mit dem Sekret abtransportiert werden.

Die Partikel <10 µm und >0,1 µm können die Alveolen erreichen. Die Lungenbläschen sind am “Eingang” geformt wie eine Art Flaschenhals. Fasern, die hindurchpassen – das hängt von der Länge und von deren Orientierung im Luftstrom ab, gelangen eventuell hinein, beim Ausatmen aber möglicherweise nicht mehr hinaus.

Von Partikeln <0,1 µm wird angenommen, dass sie in der Luft bleiben und wieder ausgeatmet werden.

Es ist also nur ein sehr kleiner Bruchteil mit einer ganz bestimmten Partikelgröße, der in die Regionen der Lunge vordringen können, wo sie Schaden anrichten können (nicht müssen) – und auch dies hängt von der Menge ab!

Die WHO hat deshalb eine bestimmte Fasergeometrie als lungengängig und potentiell alveolengängig definiert:

Durchmesser d (WHO): < 3µm
Länge l (WHO): > 5 µm (und < 10 µm)
Verhältnis l : d (WHO): > 3 : 1

Alveolengängige Fraktion nach DIN EN 481 © Stefan Pohl, Wikimedia Commons

Die blaue Linie zeigt wie effektiv (in %) Partikel mit einer Größe bis 10 µm in die Alveolen gelangen können. Die kleinsten mit weniger als 1µm zu fast 100%, die größten mit 10 µm nur noch zu1%. Das bedeutet, dass nur ein Bruchteil der Partikel, die eingeatmet werden (violette Linie), auch in die Lungebläschen vordringen können. Die Partikelfraktion der grünen Linie gelangt immerhin in die oberen Atemwege.

Wie viele WHO-Fasern passen in einen Kristall-Würfel mit 1mm Kantenlänge?

Modell Chrysotil-WHO-Einheits-Fasern – gleich dick und gleich lang © Heiko Hofmann

Der Einfachheit halber nehmen wir als Länge einmal 10 µm an. In 1 mm passen also 100 Faserstücke mit jeweils 10 µm Länge übereinander.

2.500.000.000 x 100 = 250.000.000.000 Fasern

Diese Betrachtung berücksichtigt jedoch nur die oben genannten einzelne Elementarfasern (Fibrillen). In der Realität ist es jedoch kaum möglich, wenn nicht unmöglich, das Material so zu bearbeiten, so dass im Ergebnis alle Fasern einzeln vorliegen und auch noch alle gleich groß sind. Da die Partikelgrößenverteilung jedoch nicht bestimmbar ist, muss man von Durchschnittswerten ausgehen.

Annahme für die Berechnung:

Durchmesser d = 2 µm (WHO: < 3µm)
Länge l = 10 µm (WHO: > 5 µm)
Verhältnis l : d = 5 : 1 (WHO: > 3 : 1)

Unter Berücksichtigung der WHO Definition und eigener vereinfachter Annahmen erhält man also eine mögliche WHO-Faserzahl von 25.000.000 (= 25 Millionen Fasern) pro Würfel bei einer Kantenlänge von 1 mm, einem Faserbündeldurchmesser von 2 µm und einer Faserlänge von 10 µm.

Wie bereits erwähnt: Das ganze Material müsste so stark aufgemahlen werden, dass ausschließlich Fasern mit WHO Geometrie erzeugt werden. Die Natur hält sich jedoch nicht an solche Vorgaben und technisch werden auch nicht lauter gleich große Fasern erzeugt, sondern lauter unterschiedlich Große. Viele Partikel sind kleiner als die WHO Definition und werden ausgeatmet, andere sind viel größer, zu groß, um tief in die Lunge zu gelangen.

Trotzdem wollen wir zunächst berechnen, wieviele WHO Fasern in einem Würfel enthalten sein können, unabhängig davon, ob man später alle einzelnen Fasern herausbekommt. Außerdem liegt die Annahme zu Grunde, dass alle Fasern gleich dick sind. Sind sie aber nicht – dieses Modell betrachtet nur die durchschnittliche Größe.

Im nächsten Schritt berechnen wir also, wieviele WHO-Fasern 1 mg eines Asbestkristalls enthält: Dazu teilt man durch die spezifische Dichte und erhält:

25.000.000 / 2,5 = ca. 10.000.000 Fasern / mg

Das bedeutet, dass ein reiner Asbestkristall-Würfel mit 1 Milligramm Masse 10 Millionen WHO-Einheits-Fasern enthalten kann. Berücksichtigt man jedoch, dass man es mit einer Partikelgrößenverteilung zu tun hat mit Größen zwischen 20 Nanometer und 10 Mikrometer, kann die tatsächlich Partikelzahl noch höher liegen.

Anteile ausrechnen

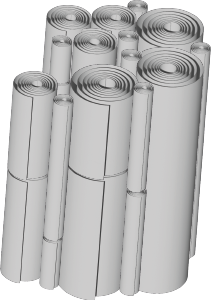

Modell Chrysotil Fasern – verschieden dick und verschieden lang © Heiko Hofmann

Die bisherige Betrachtung ist der Worst-Case und sagt nichts darüber aus, ob die Fasern auch frei werden und vor allem, ob diese auch in WHO Größe entstehen. Hinzu kommt, dass

die Fasern in der Natur nicht alle gleich lang und dick sind,
die Asbestprodukte nur zum Teil aus Asbest bestehen und
man bei der Produktherstellung an den langen Fasern interessiert war und nicht an den kurzen,
in einem Asbestkristall die Fasern auf natürliche Weise parallel und ohne Luft dazwischen wachsen. Sie sind praktisch dicht gepackt
in einem Asbest-Produkt die Fasern aufbereitet, aufgelockert, aufgemahlen sind und im fertigen Produkt nicht dicht gepackt und parallel vorliegen, sondern kreuz und quer übereinander mit viel Zwischenraum.

Entweder der Zwischenraum wird bei der Produktherstellung mit einem anderen Stoff gefüllt (die Fasern werden also eingebettet), oder sie bleiben relativ locker (kaum Bindemittel, geringe Produktdichte).

Chrysotil-Fasern im REM © USGS

Auf dem Bild rechts bekommt man einen Eindruck, wie locker Chrysotilfasern in einem Produkt gepackt sind. Außerdem kann man die Länge bestimmen: Länger als 100 µm!

Die feinen, lungengängigen Fasern enstehen also erst bei und durch die mechanische Bearbeitung!

Im Produkt selbst befinden sich hauptsächlich sehr lange Fasern, die noch nicht lungengängig bzw. alveolengängig sind.

Asbestgehalt im Produkt

Bisher wurde nur das Volumen betrachtet. Der Asbestgehalt in einem Produkt wird aber in Gewichtsprozent angegeben.

Asbestzement enthält ca. 10 % Asbest. 1 Gramm Asbestzement bestehet demnach zu 0,1 Gramm aus Asbest mit einer Dichte von 2,5 g/ cm³ und die restlichen 0,9 Gramm aus Zement mit einer Dichte von 3 g/cm³. Man muss also die Masse verwenden und nicht das Volumen.

Zusätzlich wird die Berechnung kompliziert, da ja nicht alle Fasern gleich dick und gleich lang sind. Auch hier kann man sich nur mit einem Mittelwert annähern.

Tatsächlich werden beim Bearbeiten sehr viel weniger Fasern freigesetzt – und dabei handelt es sich um Faserbündel unterschiedlicher Größe. Wieviele Fasern freigesetzt werden hängt nun davon ab:

Wieviel Material “zerkleinert” wird. Also wieviel Material wird beim Bearbeiten sprichwörtlich “pulverisiert”?
Dies wiederum hängt davon ab, wie das Material bearbeitet wird, also wie gut das Mateial pulverisiert wird. Beim Sägen und Flexen wird viel Material pulverisiert, beim Brechen weniger (aber immer noch genug), durch natürliche Verwitterung nur wenige 100 Fasern.

Konkrete Zahlen

1) Der Erste Schritt, um zu einer aussagekräftigen, realistischen Zahl zu kommen, ist eine relativ genaue Abschätzung, wieviele Milligramm oder Gramm des Produktes oder welches Volumen pulverisiert wurde.

2) Der Zweite Schritt ist, diese Zahl mit dem prozentualen Anteil des Asbestes in der Probe zu multiplizieren.

3) Im dritten Schritt muss man eine Annahme machen, wie leicht Asbestfasern freigesetzt werden können (Freisetzungspotential) und welcher Anteil der freigesetzten Fasern die WHO Geometrie erfüllt. Dies ist der unsicherste Teil und mit einem großen Fehler behaftet.

4) Der vierte Schritt ist nun die Bestimmung, auf welches Raumvolumen sich diese Faserzahl verdünnt hat. Erst dann erhält man eine Konzentration in Fasern / m³.

Schneiden einer Asbestzementplatte mit der Flex:

Beim Flexen wird sehr viel Feinstaub erzeugt © Bild von donations welcome auf Pixabay

Dicke Sägeblatt: 4 mm
Dicke Asbestzementplatte: 6 mm
Länge des Schnittes: 1 m (1000 mm)

Volumen des Pulverisierten Asbestzements:

4 mm x 6 mm x 1000 mm = 24.000 mm³

Asbestgehalt: 10%

24.000 mm³ X 10% = 2.400 mm³

Theoretische Anzahl enthaltener WHO Fasern

2.400 mm³ x 25.000.000 F = 62.500.000.000 F

Gelangen alle Fasern in die Lungenbläschen?

Beim Sägen von Asbestzementplatten mit der Flex wurden laut DGUV Report “Faserjahre” Faserkonzentrationen bis zu 60.000.000 Fasern / m³ Raumluft gemessen und nicht 62 Milliarden. Das ist ein Unterschied von einem Faktor 1000! Das liegt daran, dass

Fasern bis maximal 10 µm Größe (Länge oder Durchmesser) als alveolengängig gelten. Asbestfasern sind aber, egal wie stark man sie bearbeitet, von Natur aus häufig länger und nur ein kleiner Bruchteil (hier ein Tausendtsel) davon wird tatsächlich so fein, dass sie in die Lungenbläschen gelangen können.
demnach nur ein Teil tatsächlich die WHO Fasergeometrie erfüllt,
große Partikel (sehr dicke Faserbündel) zu Boden fallen und nicht mitgezählt werden und
in diesem Fall das Raumvolumen der möglichen Verdünnung nicht angegeben wurde.
keine Angabe gemacht wurde, wann an welcher Stelle gemessen wurde. Für brauchbare Ergebnisse muss während der Tätigkeit gemessen werden und außerdem muss der Abstand und die verdünnung berücksichtigt werden.

Fazit

Schon alleine aufgrund ihrer Partikelgröße gehen die möglichen Faserzahlen, die in einem Produkt stecken, realistisch betrachtet in die Größenordnung von vielen Millionen oder Milliarden.

Ob und wieviele tatsächlich davon freigesetzt werden, hängt vom Asbestgehalt ab und von der Art der Bearbeitung des Produktes. Dazu kommt die Verdünnung mit sauberer Luft, sobald die Fasern in der Luft sind. Der unsicherste Faktor in der ganzen Beatrachtung ist jedoch das persönliche Verhalten, das einen entscheidenden Einfluss darauf hat, wieviele Fasern am Ende in der Lunge ankommen.

Deshalb können prinzipiell Fragen zu einem konkreten Gesundheitsrisiko in der Praxis nicht seriös beantwortet werden.

Faserrechner

Mit dem Faserrechner können Sie sich auf mineralogisch-mathematische Weise an eine maximal möglich Anzahl “verfügbaren” Fasern annähern. Der Rechner berücksichtigt die WHO Fasergeometrie in Verbindung mit realistischen Beobachtungen im REM, sowie Materialeigenschaften und Bearbeitungsart. Außerdem die Raumdimension und Verdünnungsfaktoren durch Belüftung.

Er kann dagegen nicht berücksichtigen, welcher Anteil der freigesetzten Fasern tatsächlich lungengängig ist. Grob geschätzt ist das nu ein sehr geringer Bruchteil von ca. 1% oder 0,1%.

Faserrechner – Geometrie © Heiko Hofmann

Faserrechner – Werkstoffeigenschaften © Heiko Hofmann

Faserrechner – Freisetzungspotential © Heiko Hofmann

Faserrechner – Luftwechsel © Heiko Hofmann

Wenn der Dachdecker-Kumpel beim Abriss hilft

Trotz Pandemie gibt es noch andere “Baustellen”, die uns im privaten Umfeld beschäftigen, wie zum Beispiel Asbest.

Viele Privatpersonen sind inzwischen recht gut über die Problematik informiert und sorgen sich um Asbestvorkommen im eigenen Heim. Es ist also nicht überraschend, wenn die mit Asbestzementplatten gedeckte Garage in den Fokus rückt und zumindest zum “gefühlten” Problem wird – obwohl das eventuell gar nicht nötig ist.

Laut REACH Verordnung gibt es nämlich einen gewissen “Bestandsschutz” für asbesthaltige Produkte, wenn diese noch intakt sind und “unangefasst” bleiben.

Wenn einige der Platten jedoch beschädigt sind und sie nicht mehr ihren “ursprünglichen Zweck” erfüllen, also das Dach abdichten, dann muss es entsorgt werden. Denn das Reparieren ist verboten!

Asbestzement-Dach muss weg – Hilfe vom Dachdecker-Kumpel

Dach mit Wellasbestzement gedeckt © Harald Weber unter CC-BY-SA 3.0 Lizenz

Nun ist also guter Rat gefragt und nötigenfalls auch Hilfe – warum nicht vom befreundeten Dachdecker. Da hat man es immerhin mit einem Fachmann zu tun – wenigsten in Sachen Dach decken und abdecken.

Der Dachdecker-Freund sagt also zu und bringt sogar die Schutzausrüstung mit: Schutzanzug, FFP3 Masken.

Der Privatmann und sein Kumpel legen also los und bauen die Asbestzement-Platten ab. Zumindest versuchen sie es, denn die Platten sind nicht nur geschraubt, sondern teilweise auch mit einer bitumenartigen Masse verklebt. Macht aber nix, denn mit etwas “Nachhilfe” in Form eines Hammers lösen sich die Platten. Einige zerbrechen, umso besser.

Was nicht passt, wird passend gemacht

Gerissener Asbest-Big-Bag © Heiko Hofmann CC-BY-SA 4.0 Lizenz

Die gelösten Platten werden vorsichtig nach unten gereicht, wo man feststellt, dass die noch vollständigen, unzerbrochenen Platten nicht in den Asbest-Big-Bag passen. Auch da wird kurzerhand nachgeholfen und die überstehenden Kanten werden mit derselben Methode wie oben auf dem Dach einfach abgeschlagen. Über frei werdende Fasern macht sich zumindest der Dachdecker-Kumpel keine Sorgen, denn der Wind steht günstig und man trägt schließlich FFP3 Masken.

Der Privatmann beginnt, sich dennoch Sorgen zu machen, ob dies alles so richtig ist und ob die beiden nicht doch einer beachtlichen Faserkonzentration ausgesetzt waren.

Erklärungsversuche und Ahnenvergleiche

Der Dachdecker-Kumpel beschwichtigt und zählt nochmals die “günstigen Umstände” auf: Schutzanzug, Maske, Kleidung wird entsorgt, Wind günstig, Big-Bag. Alles gut!

Außerdem hätten sein Vater und sein Großvater früher diese Platten in geschlossenen Räumen mit der Flex zersägt und beide erfreuen sich noch heute bester Gesundheit. Sagt der Fachmann!

Alles gut??? Mitnichten!

Grob fahrlässig und eventuell strafbar

Sehen wir uns die Sache nochmal im Detail und unter den geltenden Rechtsvorschriften an:

Die Gefahrstoffverordnung gilt bei Abbruch-, Sanierungs- und Instandhaltungsmaßnahmen auch für Privatpersonen. Demnach gelten auch die Regelungen der TRGS 519.

Der Rückbau des Daches ist zwar erlaubt, allerdings unter strengen Sicherheitsmaßnahmen, wie zum Beispiel dem Benetzen des Daches mit Faserbindemittel, damit frei werdende Fasern nicht einfach davonfliegen. Die Platten zu zerbrechen oder gar zu zerschlagen, damit sie in den Abfallsack passen, ist verboten!

Der Privatmann bat seinen Freund, ihn zu unterstützen – und zwar nicht nur beim Abbau, sondern auch mit seinem fachkundigen Rat.

Dachdecker mit Sachkenntnis aber ohne Sachkunde

Nun hat der Dachdecker-Kumpel offensichtlich keine Asbest-Sachkunde nach TRGS 519, denn sonst wüsste er zumindest, dass er sich strafbar gemacht hat. Immerhin hat er seinem Freund zwar Schutzausrüstung mitgebracht. Dies hat er allerdings so interpretiert, dass man ja geschützt sei und deshalb nun brachial loslegen könne. Dass er seinen Freund unnötig gefährdet hat und zugleich noch gegen §324 und §325 StGB verstoßen hat, war ihm entweder nicht klar oder schlicht gleichgültig. Hat ja sonst niemand gesehen und verpackt ist das Zeug schließlich auch vorschriftsmäßig.

Sachkenntnis war also durchaus vorhanden, Sachkunde jedoch nicht. Ein alter Rechtsgrundsatz besagt allerdings – und den kennt nun wirklich jeder – “Nichts zu wissen schützt nicht vor Strafe!”

Rechtslage uneindeutig

Klar ist, dass der Umgang mit Asbest unsachgemäß war. Daran besteht kein Zweifel – und das gilt auch für die beiden Privatpersonen.

Unklar hingegen ist: Hat der Dachdecker als Privatperson gehandelt oder als Dachdecker, nämlich im Rahmen seines Berufes und seiner beruflichen Expertise?

Hätte er als Dachdecker beruflich gehandelt, wäre eine Strafanzeige unausweichlich. Er hätte die Sachkunde nach TRGS 519 Anhang 4 A benötigt, hätte eine Zulassung durch die Behörde und hätte die Arbeiten zusammen mit einem Arbeitsplan, Arbeitsmedizinischer Vorsorge und Gefährdungsbeurteilung zuvor bei der Behörde anzeigen müssen.

Aber hat er rein privat gehandelt? Als Kumpel? Das ist schwierig zu beantworten, denn immerhin ist er Dachdecker und kennt sich offensichtlich wenigstens ein bisschen mit der Materie aus. Er hat durch die Bereitstellung der PSA korrekt gehandelt, aber gleichzeitig durch das Zerschlagen der Platten grob fahrlässig gehandelt.

Wie würde ein Richter die Sache betrachten?

Rechtsbruch? © Heiko Hofmann

Müsste also ein Richter entscheiden, würde dieser wohl genau zu diesem Ergebnis kommen: Aufgrund seines Berufes und seiner Erfahrung hätte der Dachdecker wissen können und sogar müssen, dass die Arbeiten so nicht erlaubt sind. Er hat sich und seinen Freund unnötig gefährdet und obendrein noch argumentiert, seine Ahnen seien viel größeren Belastungen ausgesetzt gewesen und nicht krank geworden.

“Was nicht ist, kann ja noch werden”. Die Spätfolgen dieser Belastungen treten häufig erst 40 Jahre nach der Exposition auf. Den Großvater braucht das (zynischerweise) wohl nicht mehr interessieren, den Vater sehr wohl. Und das soll dann ein gutes Beispiel und Vorbild sein? Der Vergleich mit den Vorfahren ist schlicht dumm und zeugt nicht von Verantwortung, sondern signalisiert eher: “Stell Dich nicht so an!”

Wer haftet?

Wenn der Privatmann wieder Erwarten doch irgendwann krank werden sollte, wer haftet dann? Er selbst, weil er sich falschen Rat geholt hat oder der Dachdecker-Kumpel, der fahrlässig gehandelt und falsch beraten hat?

In diesem Fall entscheidet ein Gericht – wenn es denn angerufen wird…

Asbestzementdach selbst abbauen

Dürfen Privatpersonen ein Dach aus Asbestzement selbst abbauen?

Und wenn ja, muss dies bei der Behörde angezeigt werden? – Ein Blick in die Vorschriften

Der Umgang mit Asbest und Produkten daraus ist streng geregelt und nicht immer ist klar, für wen die Regeln nun genau gelten und für wen nicht.

Dach mit Wellasbestzement gedeckt © Harald Weber unter CC-BY-SA 3.0 Lizenz

Generell gilt zunächst für alle Personen, die Umgang mit Asbest haben oder auch planen: Ein Blick in die Rechtsvorschriften schadet nicht!
Eine der wichtigsten Verordnungen in diesem Zusammenhang ist die Gefahrstoffverordnung GefStoffV. Unter §1 “Begriffsbestimmungen” ist geregelt, dass die Verordnung nicht für Privathaushalte gilt. Hier ist aber größte Vorsicht geboten, denn diese Regelung wird in Anhang II “Asbest“ zum Teil wieder aufgehoben. Wer also die GefStoffV gleich nach §1 wieder weglegt und mit den Arbeiten loslegt, begibt sich auf dünnes Eis.

Gemäß Anhang II gilt die GefStoffV nämlich auch für Privathaushalte genau dann, wenn es sich um sogenannte ASI Arbeiten handelt, als Abbruch, Sanierung und Instandhaltung, also auch den Abbruch eines Asbestzementdaches im Privathaushalt. Dazu gehört selbstverständlich auch der Schuppen auf dem eigenen Grundstück!

Wenn also die GefStoffV gilt, gilt in diesem Zusammenhang auch die TRGS 519 “Asbest – Abbruch-, Sanierungs- und Instandhaltungsarbeiten“. Leser Sie dazu auch das Kapitel “Rechtsvorschriften”

Daraus ergeben sich 2 weitere Fragen, nämlich:

Brauchen Privatpersonen die in der TRGS 519 geforderte Sachkunde?
Müssen Privatpersonen die geplanten Arbeiten bei der Behörde anzeigen?

Sachkunde – ja oder nein?

Die Antwort auf diese Fragen ist tatsächlich nicht einfach – daher müssen wir uns zunächst damit beschäftigen, welchen Hintergrund diese Regeln haben.

Die Gefahrstoffverordnung und in diesem Zusammenhang die TRGS 519 dienen in erster Linie dem Arbeitsschutz. Und dabei geht es auch um die Haftung von Arbeitgebern gegenüber ihrer Mitarbeiter. Wem gegenüber sollen aber Privatpersonen haften, wenn sie keine Mitarbeiter haben?

Eine Haftung wird aber immer dann relevant, wenn Dritte durch die eigenen Handlungen gefährdet werden. Und eine Gefährdung Dritter ist dann wahrscheinlich, wenn Asbestfasern durch die Arbeit freigesetzt werden und Dritte dieser Belastung ausgesetzt sind – und zwar zunächst unabhängig von der Menge des freigesetzten Schadstoffes!

Wenn Sie also als Privatperson Arbeiten an Asbest ohne Sachkenntnis durchführen und Dritte gefährden, weil Sie die arbeiten dann ggf. unsachgemäß ausführen, ist dies unsachgemäßer Umgang mit Asbest. Im Fall der GefStoffV ist dies eine Ordnungswidrigkeit!

Hinzu kommt nun noch das Strafrecht: Nämlich die §§ 324 und 325 StGB: “Gewässerverunreinigung”, “Bodenverunreinigung” und “Luftverunreinigung”. Ohne hierbei ins Detail zu gehen und zu klären, ob dies in beachtlichem Umfang geschieht oder nicht oder ob jemand dabei tatsächlich zu Schaden kommt oder nicht, sollten hier die Alarmglocken läuten. Am Ende entscheidet dies ein Richter oder eine Richterin und soweit muss es nicht kommen!

Um also Arbeiten an Asbestzement im privaten Umfeld durchzuführen benötigen Sie Sachkenntnis, um Dritte nicht zu gefährden. Wenn Sie diese Sachkenntnis haben und dies im Zweifel auch nachweisen können, müssen Sie nicht unbedingt die Sachkundeschulung besucht und bestanden haben. Besser wäre das jedoch, denn nur dann können Sie nachweisen, dass Sie nicht unsachgemäß vorgegangen sind und alle Maßnahmen zum Schutz Dritter und der Umwelt getroffen haben.

Anzeige an die Behörde – ja oder nein?

Diese Frage ist durchaus schwieriger zu beantworten:

Hierbei müssen wir uns die Frage stellen, worum es der Behörde (Gewerbeaufsicht) tatsächlich geht. Die Antwort steckt bereits im Begriff “Gewerbeaufsicht”. Sie interessiert sich für Gewerbetreibende. Warum sollte sie sich auch noch um Privathaushalte kümmern?

Auch hier geht es um Arbeitsschutz – und solange Sie “bestenfalls” nur sich selbst gefährden, aber die Gefährdung Dritter ausgeschlossen ist, tritt auch keine Haftung gegenüber Dritten ein. Allerdings dürfen Sie auch die Umwelt nicht belasten, denn sonst könnten ja über “Umwege” Dritte gefährdet werden.

Zudem fordert die Anzeige an die Behörde Maßnahmen, die Privatpersonen gar nicht erfüllen können wie zum Beispiel:

Unternehmensbezogene Anzeige: Damit zeigt ein Unternehmen an, dass Arbeiten an Asbest ausschließlich durch geschulte Mitarbeiter*innen unter den geforderten Schutzmaßnahmen durchgeführt werden, alle eine arbeitsmedizinische Vorsorge durchgeführt haben, eine Gefährdungsbeurteilung vorliegt, die erforderlichen technischen Schutzmaßnahmen und das dazu nötige Gerät vorhanden und zugelassen ist sowie das Unternehmen auch eine Zulassung erhalten hat.

Objektbezogene Anzeige: Damit zeigt das Unternehmen die geplanten Arbeiten bei der Behörde 7 Tage vor Beginn der Arbeiten an und legt dazu eine Liste der Beschäftigten Mitarbeiter*innen, die Benennung einer verantwortlichen Aufsichtsperson mit der nötigen Sachkunde samt Nachweis, das Schutzkonzept, alle erforderlichen Nachweise, einen Arbeitsplan mit Angaben von Ort, Zeit und Dauer, die erwartete Faserfreisetzung, eine Gefährdungsbeurteilung, etc. vor.

Das kann eine Privatperson gar nicht leisten. Dennoch dürfen Dritte nicht gefährdet werden – und dafür sind auch Privatpersonen verantwortlich und haftbar.

Letztlich hat trotz allem die örtliche Behörde das letzte Wort.

Hypothetisches Fallbeispiel

Angenommen Sie bauen Ihr Asbestzementdach ab und jemand hilft Ihnen dabei. Nun beobachtet der Nachbar die Arbeiten und sieht, dass dies (aus seiner Sicht oder auch mit Sachkenntnis) nicht sachgemäß durchgeführt wird. Er fühlt sich belästigt und sogar durch Faserfreisetzung gefährdet und ruft die Polizei. Wenn dazu noch beobachtet wird, ob dabei Asbestzementplatten zerbrochen sind und kreuz und quer auf dem Boden herumliegen, hat man schlechte Karten.

Zerbrochene Asbestzemetplatten im Wald zu entsorgen ist eine Straftat! © Heiko Hofmann

Dann kommt natürlich die Polizeit vorbei und stellt Fragen. Die Anzeige an die Behörde erfolgt dann durch die Polizei und zwar nicht im Sinne der TRGS 519, sondern im Sinne der Polizei. Dann wird geprüft, ob eine Ordnungswidrigkeit oder sogar ein Straftatbestand vorliegt. Das muss nicht sein!

Besser vorher nachfragen

Daher ist man auf jeden Fall gut beraten, sich vorab zu erkundigen, ob man unter welchen Bedingungen selbst Hand anlegen darf. Fragen kostet nichts und auch bei der Gewerbeaufsicht wird man nicht gleich angebellt. Im Gegenteil: Es kommt gut an, wenn man sich darum kümmert, alles richtig zu machen und Fachleute fragt.

Neue Branchenlösung “Asbest beim Bauen im Bestand”

Im November 2021 hat die BG Bau (Berufsgesnossenschaft der Bauwirtschaft) in Zusammenarbeit mit der BG ETEM (Energie Textil Elektro Medienerzeugnisse) und der BGH (Holzwirtschaft) eine neue Branchenlösung “Asbest beim Bauen im Bestand” herausgegeben.

Diese Handlungshilfe ist insbesondere für alle Handwerksbetriebe interessant, die Mitglieder dieser Berufsgenossenschaften sind. Der Download ist generell für alle frei.

Branchenlösung “Asbest beim Bauen im Bestand”

Neben der aktuellen Branchenlösung finden Sie unter diesem Link auch zahlreiche weitere Informationen der Berufsgenossenschaften zum Thema Asbest.

Auszug:

“Asbest beim Bauen im Bestand – wirksame Maßnahmen ergreifen”

“Berlin, 24.11.2021 – Obwohl die Verwendung von Asbest seit dem Jahr 1993 verboten ist, kommen Beschäftigte beim Bauen im Bestand auch heute damit in Kontakt. Dabei können unbewusst asbesthaltige Materialien bearbeitet und dadurch gefährliche Faserstäube freigesetzt werden. Umso wichtiger sind wirksame Schutzmaßnahmen. Aufklärung und eine Handlungshilfe für die Praxis bringt jetzt eine neue Branchenlösung.”

Weitere Informationen bei der BG Bau

Neuer Fall eines falschen Analysberichtes

Anlass: Kindergeburtstag

Stellen Sie sich vor, Ihre Kuchen-Deko enthielte Asbest © Annika1707 auf Pixabay

Eine Kundin (die anonym bleiben möchte) hatte an einem Kindergeburtstag eine Geburtstagstorte mit einer sogenannten Sprühkerze (bzw. Eisfontäne, Eissterne) aufgetischt. Die Verpackung der Kerzen trug ein CE-Kennzeichen.

Nach dem Abbrennen der Kerze blieb auf dem Kuchen und an der Kerze ein Niederschlag (Asche) übrig. Die Kundin machte sich Sorgen und sendete eine Probe des Niederschlages an ein akkreditiertes Analyselabor mit dem Auftrag, diese per REM auf Asbest zu untersuchen.

Lesen Sie hierzu auch den folgenden Fall.

Überraschendes Ergebnis

Laut Analysebericht wurde Amphibolasbest (Tremolit) nachgewiesen. Als Nachweisbarkeitsgrenze wurde 0,1% angegeben, eine Klassifizierung in die Mengenklassen 1 bis 5 erfolgte nicht.

Ein Blick in den Analysebericht ließ jedoch Zweifel bei mir aufkommen: Die Spezifikationen für WHO-Fasern waren nicht erfüllt. Das untersuchte Partikel hatte einen Durchmesser von 10μ (erlaubt maximal 3μ) und eine Länge von rund 30μ. Das Partikel war deutlich zu groß um als Faserstaub “durchzugehen”.

Das EDX Diagramm zeigte zwar die “richtigen” Elemente an, nämlich Si, Mg und Ca. Dies sind jedoch Elemente, die in nahezu allen Silikaten typisch sind. Elemente, die jedoch ohne die passende Morphologie der Partikel im Bild, nämlich nadelige Strukturen, nicht ohne genaue Überprüfung als Amphibolasbest indentifiziert werden dürfen. Das ist schlicht fahrlässig.

Im Fall der Kundin sorgte dies für schlaflose Nächte und ein paar andere Beschwerden. Hätte sich dies um eine Analyse des Herstellers im Zuge der Qualitätssicherung gehandelt, wäre der Schaden wegen der rechtlichen und arbeitschutz-bedingten Konsequenzen beachtlich gewesen.

Das Analyselabor verbietet die Veröffentlichung der Ergebnisse – auch auszugsweise, daher können das Bild und das EDX Diagramm hier nicht präsentiert werden.

Labor räumt Fehler ein

Nach meiner Einschätzung telefonierte die Kundin mit dem Labor und schilderte die Bedenken. Dort räumte man ein, dass das Ergebnis fehlerhaft sei und die Spezifikationen der WHO-Fasergeometrie nicht efüllt sei. Das untersuchte Partikel sei in der Tat viel zu groß und hatte nicht die typische Nadelform von Amphibol-Asbest. Es handle sich definitiv nicht um Asbest.

Immerhin.

Dennoch: Die Konsequenzen fehlerhafter Analyseberichte und Gutachten können sehr üble Konsequenzen (finanzielle und gesundheitliche – wegen der psychischen Belastung) nach sich ziehen. Lesen Sie hierzu auch den folgenden Fall.

Offenbar nehmen dies viele Labore nicht wirklich ernst, bevor sie einen positiven Bericht (im negativen Sinne) herausgeben.

Die besondere Tragik

In diesem Fall wäre die besondere Tragik, dass es ein Vergnügungsprodukt ist, das aktuell im Internet bestellt werden kann. Durch das Abflammen werden viele Partikel in der Atemluft verteilt und können eingeatmet werden (oder ziehen Sie eine FFP2 Maske auf, wenn Sie Feuerwerk abbrennen oder die Wunderkerzen auf dem Kuchen anzünden?).

Da das Produkt aktuell im Handel erhältlich ist, hätten sich sowohl der Hersteller als auch der Händler strafbar gemacht, weil sie gegen REACH, CLP und Gefahrstoffrecht verstoßen hätten, indem sie Asbestprodukte herstellen, in Verkehr bringen und verwenden. Ihnen hätte eine Anzeige gedroht und die Produkte hätten unverzüglich aus dem Verkehr gezogen werden müssen.

Über den Unterschied zwischen künstlichen Mineralfasern (KMF) und Asbest

Asbest und Mineralwolle bzw. genauer: Künstliche Mineralfasern (abgekürzt KMF) werden gerne in einem Atemzug genannt. Dabei haben sie recht wenig miteinander zu tun. Außer, dass beide allgemein als Fasern bezeichnet werden und beide (je nach Größe) lungengängig sind.

Wie bei Asbest ist auch der Umgang mit alter Mineralwolle problematisch, denn auch diese kann nach dem Einatmen Krebs erzeugen. Man könnte zwar salopp sagen, es ist egal, wovon man Krebs bekommt, aber das wäre zu pauschal.

Asbest und künstliche Mineralfasern haben unterschiedliche Eigenschaften, was die Gesundheitsgefährdung betrifft – und das liegt an deren Beschaffenheit.

Was genau ist Mineralwolle?

Im Gegensatz zu Asbest handelt es sich bei Mineralwolle oder künstlichen Mineralfasern – wie der Name schon verrät – um ein künstliches Produkt. Asbest hingegen ist eine Gruppe natürlicher Minerale.

Glaswolle Zerfaserungsmaschine. Ein Strahl der Glasschmelze wird mit Druckluft zerfasert © FMI Marc Wiegelmann CC-BY-SA-3.0

Die Herstellung von Mineralwolle funktioniert im Prinzip genau wie Zuckerwatte: Eine Schmelze aus (altem) Glas oder Gestein (1200°C bis 1600°C) wird geschleudert oder mit Druckluft angeblasen, so dass hauchdünne Fäden entstehen, die sofort abkühlen und dabei erstarren. Nur mit dem Unterschied, dass es sich um feinste Glasfasern handelt. Die Schmelze besteht dabei hauptsächlich aus Siliziumdioxid, also SiO₂. Der Unterschied zu Quarz besteht darin, dass sich beim schnellen Abkühlen keine Kristallstruktur bilden kann, also kein Kristallgitter. Dafür ist die Zeit viel zu kurz. Eine aus einer Schmelze schlagartig erstarrte Substanz ohne Kristallstruktur nennt man in den Geowissenschaften “Glas”. Wenn also der geschmolzene Zucker schlagartig in Form von dünnen Fäden erstarrt, ist dies auch ein Glas – Zuckerglas.

Der Unterschied zwischen Glaswolle und Steinwolle besteht im Wesentlichen in der chemischen Zusammensetzung der Ausgangsmaterialien, der Schmelztemperatur und somit auch der Temperaturbeständigkeit des Produktes:

Glaswolle enthält unter anderem sehr viel Altglas, also hauptsächlich SiO₂. Das hat eine relativ niedrige Schmelztemperatur von 600°C bis 800°C.
Steinwolle heißt nicht nur Steinwolle, weil es aus geschmolzenem Gestein hergestellt wird, sondern auch, weil der Gehalt an SiO₂-armen Bestandteilen steigt, insbesondere Basalt. Steinwolle, die relativ basaltreich ist, heißt auch Basaltwolle. Basaltische Gesteine haben einen sehr hohen Schmelzpunkt und deshalb sind Mineralwollen aus Basalt sehr temperaturbeständig.

Der Unterschied zwischen Asbest und Mineralwolle

Asbestfasern besitzen also eine Kristallstruktur und Mineralwolle nicht. Allgemein kann man sagen, dass Kristallgitter stabiler sind als Gläser. Die Natur hat sich sehr viel Zeit gelassen, diese Kristallgitter zu bilden, manchmal Tausende oder Millionen von Jahren.

Ein Kristallgitter ist ein energiearmer Zustand. Um dieses Gitter zu zerstören, muss viel Energie aufgebracht werden, die (in unserem Körper) nicht zur Verfügung steht. Ein Glas ist ein energiereicher Zustand – die Energie wurde beim Erstarren praktisch eingefroren. Um das Glas zu zerstören (z.B. durch Auflösung) benötigt es viel weniger Energie. Und diese Betrachtung spielt bei der Risikoermittlung bzw. der Gefährlichkeit für die Gesundheit eine entscheidende Rolle.

Hinzu kommt noch die äußere Gestalt der Fasern, die natürlich einen Einfluss auf die Lungengängigkeit hat: Beide sind zwar sogenannte WHO-Fasern, also Durchmesser < 3μ, Länge > 10μ und verhältnis von L : D > 5.

Wenn man sich die Gestalt jedoch unter dem REM ansieht, erkennt man leicht, dass die Glasfasern aus einem einzelnen Strang bestehen und stumpfe Enden haben, die Asbestfasern sich jedoch in tausende noch feinere Fasern aufspalten können. Eine Asbestfaser gilt nämlich bereits als Faser, wenn sie die WHO Kriterien erfüllt obwohl sie vielleicht ein Bündel aus tausenden, noch feineren Fasern ist.

In den REM Bildern sieht man links Glaswolle, in der Mitte Basaltwolle und rechts Chrysotil. Die Fasern der Mineralwolle haben stumpfe Enden, die nicht aufspleißen. Es sind also bereits einzelne Fasern. Chrysotil hingegen spleißt an den Enden und Bruchkanten in Tausende, noch feinere Fasern auf.

In den EDX Diagrammen sieht man die typischen Zusammensetzungen von Glaswolle (fast nur Si und O), Basaltwolle (Neben Si und O auch Ca, Na, Fe, Mg und besonders Al) und Chrysotil (Mg und Si Peaks nahezu gleich hoch).

Warum ist alte Mineralwolle (auch) gefährlich?

Dazu muss man sich die chemische Zusammensetzung etwas näher ansehen: Sie unterscheidet sich gar nicht so sehr von der Zusammensetzung von Asbestmineralen. Hauptbestandteile sind – wie auch bei allen anderen Silikaten – Si und O (neben anderen Elementen wie Ca, Mg, Al, Fe, Na…)

Da es sich aber um ein Glas ohne Kristallstruktur handelt, sieht man sich neben der “Matrix” aus SiO₂ die Oxide der Elemente Natrium, Kalium, Magnesium, Calcium, Barium, und Aluminium an (und Spuren von anderen Elementen).

Diese Zusammensetzung bestimmt die Stabilität bzw. die chemische Löslichkeit. Je schwerer löslich diese Fasern sind, desto länger bleiben Sie im Körper stabil. Man nennt dies “biopersistent”.

Herstellungs- und Verwendungsverbot

Gemäß Gefahrstoffverordnung Anhang II Nummer 5 dürfen biopersistente Fasern nicht hergestellt oder verwendet werden, wenn sie in der Summe mehr als 18% (Masse) der Oxide der o.g. Elemente (ohne Aluminium) enthalten:

Σ (Na₂O + K₂O + MgO + CaO + BaO) > 18% (Gew.)

Gleichzeitig gelten allerdings ein ganze Reihe von Ausnahmen – und jetzt wirds kompliziert:

1. ein geeigneter Intraperitonealtest hat keine Anzeichen von übermäßiger Kanzerogenität ergeben,

2. die Halbwertzeit nach intratrachealer Instillation von 2 Milligramm einer Fasersuspension für Fasern mit einer Länge von mehr als 5 Mikrometer, einem Durchmesser von weniger als 3 Mikrometer und einem Länge-zu-Durchmesser-Verhältnis von größer als 3 zu 1 (WHO-Fasern) beträgt höchstens 40 Tage,

3. der Kanzerogenitätsindex KI, der sich aus der Differenz zwischen der Summe der Massengehalte (in Prozent) der Oxide von Natrium, Kalium, Bor, Calcium, Magnesium, Barium und dem doppelten Massengehalt (in Prozent) von Aluminiumoxid ergibt, ist bei künstlichen Mineralfasern mindestens 40,

4. Glasfasern, die für Hochtemperaturanwendungen bestimmt sind, die

a) eine Klassifikationstemperatur von 1000 Grad Celsius bis zu 1200 Grad Celsius erfordern, besitzen eine Halbwertzeit nach den unter Ziffer 2 genannten Kriterien von höchstens 65 Tagen oder

b) eine Klassifikationstemperatur von über 1200 Grad Celsius erfordern, besitzen eine Halbwertzeit nach den unter Ziffer 2 genannten Kriterien von höchstens 100 Tagen.

Die Punkte 1, 2 und 4 können hier nicht ausführlich behandelt werden, sie sind für uns auch nicht ausschlaggebend, denn sie betreffen die Hersteller von Mineralwolle. Punkte 1 und 2 betreffen darüber hinaus Tierversuche, bei denen die Auswirkungen der Mineralwolle über lange Zeiträume beobachtet werden muss.

Für uns interessant ist der Kanzerogenitätsindex KI, denn der kann durch Analytik bestimmt werden. Mit ihm kann festgestellt werden, ob es sich um die alte, verbotene KMF handelt oder um neue, zugelassene und gesundheitlich unbedenkliche.

Der Kanzerogenitätsindex ist definiert als

Σ (Na₂O + K₂O + B₂O₃ + CaO + MgO + BaO) – 2 x Al₂O₃ > 40

Auf deutsch: Wenn der KI kleiner als 40 ist, gilt die Wolle als krebserzeugend. Heißt also, je höher der Gehalt an Aluminium (Oxid), desto geringer die Differenz. Oder andersrum: Je höher der Aluminiumgehalt, desto beständiger gegen Auflösung, also biopersistsenter.

Zum Nachweis von Asbest durch Polarisationsmikroskopie (PLM)

Viele akkreditierte Analyselabore bieten als kostengünstige Nachweismethode von Asbestmineralen die Polarisationsmikroskopie (PLM) an. Dies ist legitim und auch eine vom VDI gem. Richtlinie 3866 Blatt 4 anerkannte Methode.

Wie in vielen anderen Fällen auch kennen sich Laien nicht damit aus, was das genau ist und was die Methode kann. Wichtig für die Entscheidung ist lediglich die “Zulassung” und der günstige Preis.

Eine rein optische Methode

Im Gegensatz zur Rasterelektronenmikroskopie, bei der ein zwar ein Bild entsteht, dies aber durch den Computer berechnet wird, erhält man bei der PLM ein “echtes” optisches Bild. Anders als bei REM erhält man auch kein Energiespektrum, das Aussagen zur chemischen Zusammensetzung liefert. Die Auswertung am PLM erfolgt rein optisch. Hier ist also noch mehr Erfahrung des Analytikers erforderlich als beim REM.

Zitronensäure im_Polarisationsmikroskop_200-fach @ Jan Homann CC0

Dennoch ist mit dem PLM einiges möglich. Polarisationsmikroskopie deshalb, weil die Lichtquelle, die die Probe “durchleuchtet” polarisiert ist. Zusätzlich haben Kristalle die Eigenschaft, dass sie über ein regelmäßiges Kristallgitter verfügen. Durchdringt ein Lichstrahl dieses Gitter, wird er durch den Gitterbau beeinflusst. Kristalle können ihrerseits das Licht ebenfalls polarisieren – und so kommt es je nach Polarisationsrichtung und Einfallswinkel des Lichts in den Kristall zu Interferenzen. Dies kann zur Auslöschung des Lichts führen (die Stellen erscheinen lichtundurchlässig), oder es wird bunt. Diese Farben können sich ändern, je nachdem wie der Probentisch gedreht wird. Dies sind die sogenannten Doppelbrechungsfarben. Weil der Probentisch eine Kreisskala hat, kann man sogar Winkel messen.

Diese optischen Effekte kann man also durchaus dazu nutzen, die Minerale zu charakterisieren und sogar Aussagen zur chemischen Zusammensetzung zu machen. Dies wird jedoch nicht wie beim REM gemessen, sondern durch den Analytiker interpretiert.

Die optischen Effekte hängen zusätzlich von der Dicke des Präparates ab. Deshalb wird für die PLM normalerweise ein sogenannter Dünnschliff erstellt, der eine exakte Dicke haben muss. Ein Dünnschliff ist eine hauchdünne “Gesteinsscheibe”, die auf einen Glasträger aufgeklebt ist und nicht dicker als rund 25 Mikrometer. Die Herstellung eines exakten Dünnschliffes ist nicht einfach und kostet viel Zeit. Außerdem geht das nur mit einem Gestein, nicht aber mit losen Fasern wie bei Asbest. Diese müssten zuvor in Kunstharz eingebettet werden, um anschließend daraus einen Dünnschliff herzustellen. Außerdem muss zuvor ausgeschlossen werden, dass organische Fasern vorhanden sind – diese müssen – wie bei der Präparation für REM auch – zuvor durch Glühen zerstört werden. Eine ganze Menge verschiedener Schritte sind also notwendig, um ein vernünftiges Präparat herzustellen.

Was kann PLM und was kann sie nicht?

Das kostet Zeit und Geld, weshalb bei den günstigen Angeboten auf die aufwändige Präparation verzichtet wird. Da man also Asbestproben in der Regel nicht auf die Art präpariert, wie man es eigentlich für die PLM tun müsste, kann man PLM praktisch nur so anwenden wie ein normales Mikroskop – mit der Ergänzung des polarisierten Lichts und des drehbaren Präparattisches.

Man kann in der Tat Fasern oder Nadeln erkennen – nur einerseits im Rahmen der optischen Auflösung. Zusätzlich könnten sich auch andere Fasern unter das Okular mogeln, die zwar ähnlich aussehen, aber keine Asbestfasern sind. Hinzu kommt, dass es außer den typischen Asbestfasern auch viele andere Amphibolfasern gibt, die nicht zu den Asbestmineralen zählen. Es gibt über 100 verschiedene Amphibole.

Auf eventuelle Auslöschungseffekte und Doppelbrechungsfarben kann man nicht viel geben, weil das Präparat nicht als Dünnschliff vorbereitet wurde. Außerdem kann es selbst in einem Dünnschliff bei Asbestfasern zu optischen Abweichungen (z.B. Falschfarben) kommen, welche die Interpretation durch den Analytiker erschweren oder sogar in die falsche Richtung lenken.

Was bekommt man für 30 EUR?

Erneut muss man die Frage stellen, was bekommt man für 30 – 40 EUR? Ein Dünnschliff ist nicht ohne Aufwand machbar und ein erfahrener Analytiker ist viel zu teuer, um sich ausreichend Zeit für eine gründliche Interpretation des Bildes zu nehmen.

Am Ende muss man ein PLM Ergebnis doch zusätzlich mit REM untermauern, um Gewissheit zu haben. Der Nachweis, dass es sich um Asbest handelt und um welche Minerale, erfordert die Analyse der chemischen Zusammensetzung und / oder der Kristallstruktur. Und das geht mit einem “Schnellschuss” mit PLM einfach nicht.

Wenn Sie also die kostengünstige PLM Methode wählen, sollten Sie sich darüber im Klaren sein, was Sie für 30 EUR erwarten können und dass Sie im Zweifel zusätzliche Analytik benötigen, um sicher zu sein.

Falsche und fehlerhafte Gutachten

Leider keine Ausnahme!

Leider kein Einzelfall mehr: Es kommen mehr und mehr falsche oder fehlerhafte Gutachten, auch von akkreditierten Laboren, in Umlauf.

Warum das so ist, darüber kann man nur spekulieren. Wahrscheinlich ist aber: Wegen der strengen Gesetze und Regeln zum Umgang und Abbruch von Asbest werden immer mehr Gutachten gebraucht. Das ist inzwischen ein beachtlicher Markt, auf dem sich auch Labore tummeln, die nicht auf erfahrene Analytiker zurückgreifen können und die den Aufwand und die Komplexität der erforderlichen Analyse unterschätzen.

Die Erfahrung und die Zeit, die man sich für eine gute Analyse nimmt, sind fundamental wichtig, um die Ergebnisse so zu interpretieren, dass sie auch Sinn ergeben.

In den meisten Fällen kann ein Laie nicht überprüfen oder nachvollziehen, ob das Ergebnis Sinn ergibt oder nicht. Um so wichtiger ist es, ein Labor zu beauftragen, das über höchst qualifiziertes Personal und eine sehr gute Ausstattung verfügt. Es lohnt sich, hier unter Umständen mehr Geld zu investieren.

Was Schnelltests für zuhause können und was nicht und warum man dabei sehr vorsichtig sein sollte erfahren Sie im Blog-Beitrag.

Authentisches Fallbeispiel

Ein Unternehmen stellt einen polymerbasierten Kunstharz her, der standardmäßig mit 20% Talkum als Füllstoff versetzt wird. Zur Qualitätssicherung wird das Produkt regelmäßig mit Rasterelektronenmikoskpie untersucht. REM erlaubt nicht nur die optische Analyse mit einem Bild, sondern auch die Kontrolle der chemischen Zusammensetzung. Das Unternehmen sendet hierfür regelmäßig eine Probe an ein akkreditiertes Analyselabor.

Das offizielle Ergebnis des Gutachtens lautete: 20% Amphibol-Asbest.

Folge

Der Hersteller handelte richtigerweise sofort und stellte die Produktion ein. Mitarbeiter wurden nach Hause geschickt. Einige machten sich Sorgen und suchten einen Arzt auf, weil sie befürchteten, einer Asbestexposition ausgesetzt gewesen zu sein, zumal bei der Produktion das Talkum als Schüttware beigement wird und es zur Staubentwicklung kommt.

Bei den verantwortlichen Personen (u.a. Arbeitsschutz und Qualitätssicherung) stellte sich sofort die Frage: Wie kommt auf einmal Asbest in das Produkt?

Die Wahrheit

Ich wurde daraufhin beauftragt, eine Stellungnahme zu dem Sachverhalt abzugeben und konnte den Hersteller beruhigen, dass es sich hierbei keineswegs um Asbest handelt (schon gar kein Amphibolasbest), sondern schlicht um das absichtlich beigemengte Talkum.

Warum?

Das Ergebnis des Gutachtens lautete 20% Asbestanteil (bei 20% beigemengtem Talkum). Das müsste einen erfahrenen Analytiker zumindest aufmerksam machen.
Auf dem REM Bild sind keine Fasern zu sehen, sondern ein Schichtsilikat von der Seite. Ein erfahrener Analytiker kann das unterscheiden.
Im EDX Diagramm (chemische Zusammensetzung) ist die typische Zusammensetzung von Talkum eindeutig nachgewiesen. Ein erfahrener Analytiker und Mineraloge weiß das. Der Gegentest mit einem Amophibol-Asbest kann ausgeschlossen werden.

Doch im Detail:

Zu 2:

REM Bild der Analyse

In beiden Bildern erkennt man sehr gut die dünnen Schichten und Stapel eines typischen Schichtsilikates (wie ein Stapel Papier) und Talkum ist ein solches typisches Schichtsilikat. Asbestfasern bzw. Asbestnadeln sehen hingegen so aus:

Zu 3.

Legt man im EDX Diagramm ein Spektrum von Talk über das gemessene Spektrum der Analyse bekommt man nahezu vollständige Übereinstimmung (die Peakhöhe des Sauerstoffs kann abweichen, weil die Analytik vermutlich in einem ESEM unter Teilatmosphäre gemessen wurde und Luftsauerstoff mitgemessen wird – die eher schlechte Bildqualität deutet darauf hin). Ausschlaggebend ist aber das Peakverhältnis von Mg und Si.

Legt man hingegen das EDX Spektrum eines typischen Amphibol Asbestes darüber (z.B. Aktinolith) ist die Übereinstimmung falsch. Mehr noch, das nötige Calcium (Ca) fehlt im EDX Diagramm der Analyse. Ein Ausschlusskriterium.

Der Analytiker hat also das absichtlich beigemengte Talkum fälschlich als Asbest identifiziert und schriftlich begutachtet.

Die Konsequenz

Der Auftraggeber hat hingegen alles richtig gemacht und schnellstmöglich für die Sicherheit und den Gesundheitsschutz der Mitarbeiter gesorgt.

Gelegenheit zur Nachbesserung – aber ohne Einsicht

Aufgrund meiner Stellungnahme wurde dem Analyselabor ein weiteres Aliquot derselben Probe zugesendet mit dem Auftrag dies zu analysieren. Außerdem wurden sie über meine Stellungnahme informiert. Das Ergebnis fiel diesmal negativ aus, obwohl es sich um einen Teil derselben Probe handelte.

2 weitere Gutachten von unabhängigen Laboren fielen ebenfalls negativ aus und bestätigten meine Beurteilung der Originalanalyse.

Dennoch blieb das Analyselabor bei seinem ursprünglichen Gutachten und wollte den eindeutigen Fehler nicht eingestehen. Es behauptete nach wie vor, in der ersten Analyse sei 20% Asbest nachgewiesen worden.

Aus anlytisch wissenschaftlicher Sicht ist das nicht nur grob unwissenschaftlich im Sinne von wissenschaftlichem Fehlverhalten und Verstoß gegen den wissenschaftlichen Codex, es ist glatt gelogen und auch grob fahrlässig.

Es mag sein, dass anfangs ein unerfahrener Analytiker mit der Auswertung beauftragt wurde. Doch spätestens nach der Reklamation muss sich zwangsläufig ein erfahrener Analytiker damit befasst haben. Dennoch hat das Analyselabor bzw. die Geschäftsleitung entschieden, den Fehler nicht einzuräumen. Warum? Das kann man sich sozusagen an 3 Fingern abzählen: Schadenersatz.

Fazit

Der Analytiker ist generell (zumindest moralisch) verpflichtet und hat die Verantwortung, insbesondere bei derartigen Konsequenzen, sein eigenes Ergebnis zu hinterfragen und vor allem durch das Ausschlussverfahren alle anderen möglichen Fehlerquellen auszuschließen. In so einem Fall ist das Ergebnis nur dann als korrekt anzusehen, wenn einzig Asbest als Analyseergebnis übrig bleibt. Dies wurde hier nicht geprüft – und das ist grob fahrlässig.

Das Problem ist aber auch, dass Auftraggeber auf die seriöse Arbeit und fachliche Kompetenz der Gutachter und Analytiker angewiesen sind, denn Sie beauftragen ja Experten, gerade weil sie sich selbst nicht gut genug auskennen oder über die Analytik verfügen oder das Ergebnis beurteilen können – und genau dafür bezahlt man mitunter sehr hohe Preise.

Der Schaden war jedoch angerichtet und die Folgekosten gingen in einen 6-stelligen Bereich.
